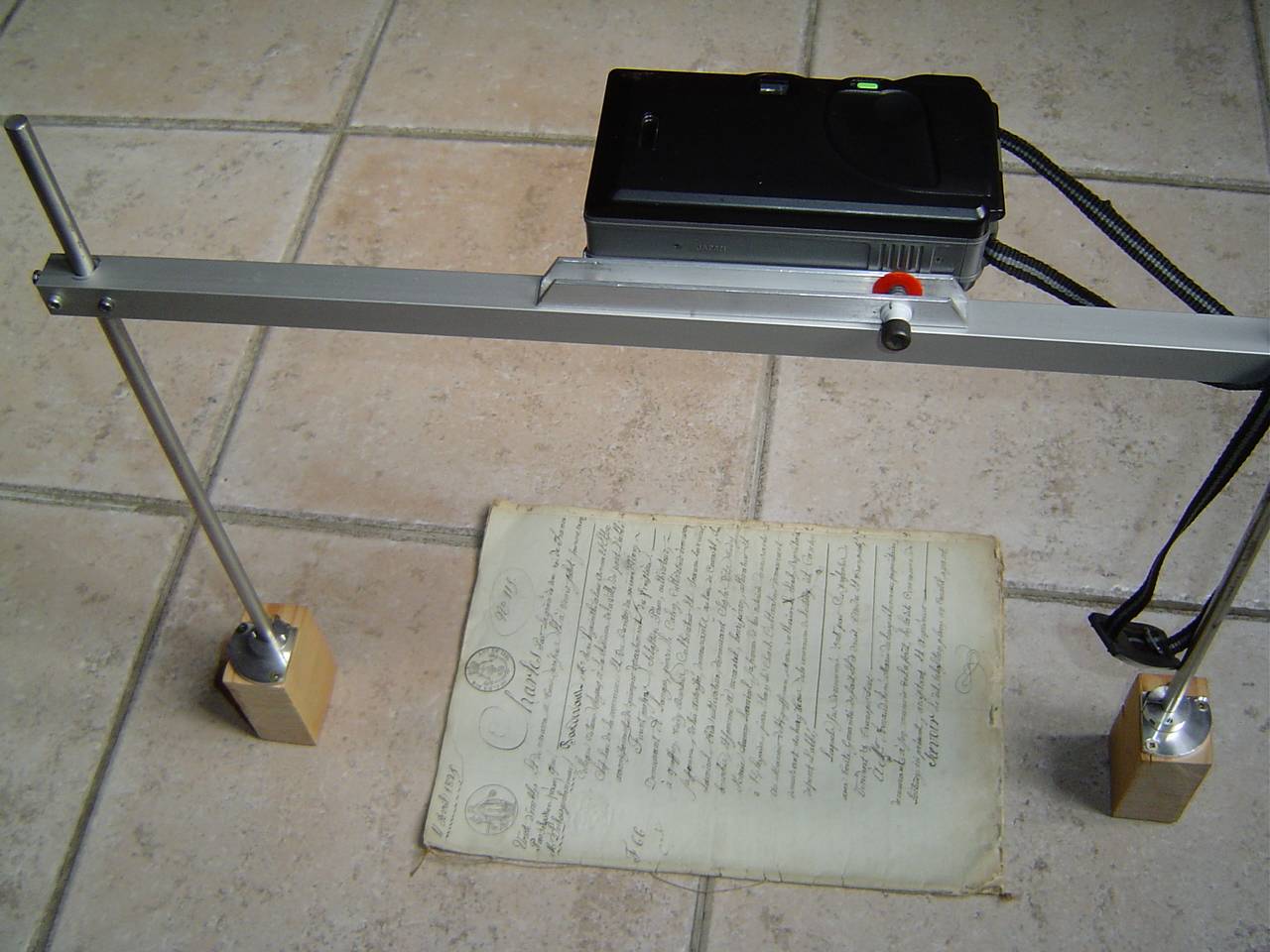

Vue d'ensemble de la maquette N°2
- La poutre horizontale est plus courte (46 cm, au lieu de 75
cm sur la maquette N°1), et plus rigide (profilé alu de
section carrée 20x20 mm, au lieu de profilé en U 20x20)
- Les pieds en tige d'acier de 8 mm de diamètre (35 cm
de longueur, suffisante pour du A4) peuvent être prolongés
par une embase stabilisatrice, et nécessaire pour les documents
dépassant la A4 (de nombreux documents sont en 20x32 cm)
|
|

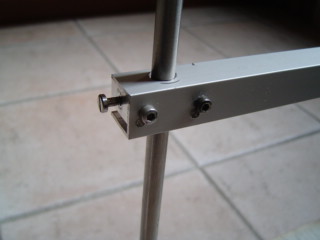

Détail d'assemblage de la poutre avec un pied.
- La vis à l'extérieur de la poutre permet un
réglage rapide de la hauteur.
|
 |

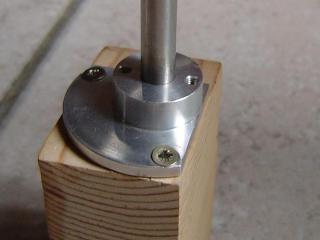

Détail de l'embase stabilisatrice
- La platine qui y est fixée solidarise le pied de
manière rigide.
- La hauteur de 7 cm s'est avérée suffisante
pour la numérisation des registres de formats variés du
U//1338
- Pour maintenir les pieds en position verticale, il faudrait
allonger cette embase. Une longueur de 20 cm devrait procurer la
stabilité requise.
|
|

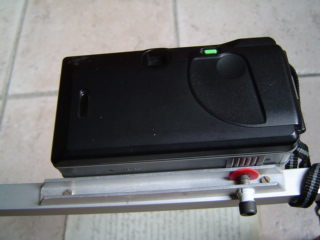

Détail de la fixation de l'appareil photographique
- Le décalage entre les deux profilés
crée une feuillure qui permet de maintenir l'appareil
parallèle à la poutre, et par conséquent
horizontal.
|
